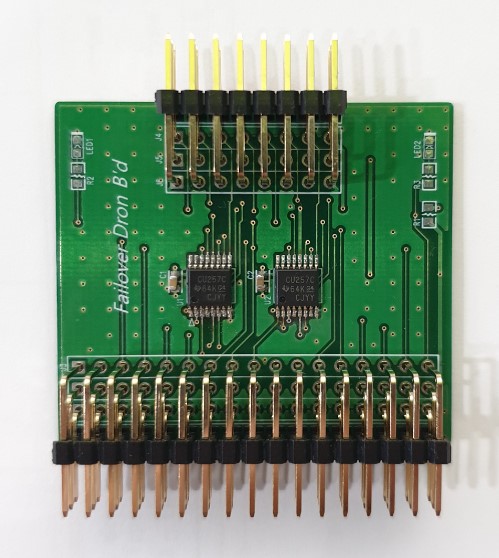

드론 제어부등을 이중화(failover) 할때 사용하는 보드, PWN 신호선 최대 8bit 까지 select pin을 on/off 하여 선택 가능.
입력 8bit x 2, 출력 8bit 신호선

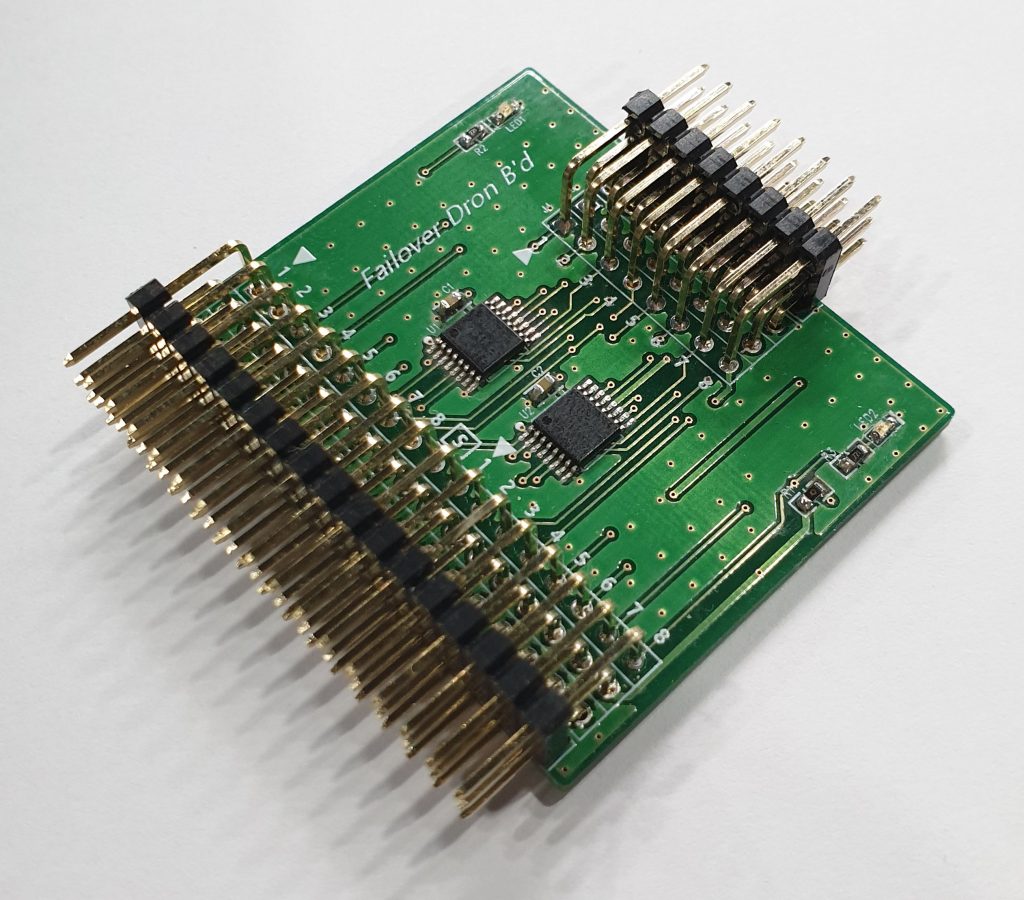

- PCB 형태의 소형 보드 (46mm x 40mm)
- 전원입력: 5v, 신호선 입력: 5v, 3.3v 둘 다 사용 가능
- 신호선: 3.3v 입력 시 3.3v 출력, 5v입력 시 5v 출력
- 8×3핀 커넥터 3개 지원
- 1열당 3핀으로 PWM 신호, 전원, Ground로 구성
- 입력 : 2개, 출력 : 1개
- Select 신호 GPIO연결 포트
- 0 또는 1에 따라 8개의 PWM 입력 신호 2세트 중 각각 1세트 선택
- 픽스호크 PWM 신호와 Navio2 PWM 신호 스위칭 동작 가능
